Chuyên cung cấp động cơ giảm tốc ABB ✅ [GIÁ RẺ] & [CHÍNH HÃNG]

Linh Duy Phát chuyên phân phối động cơ giảm tốc ABB tại thị trường Việt Nam. CAM KẾT CHÍNH HÃNG + GIÁ TỐT. Liên hệ 0941 732 485 - 0977 470 397

Động cơ giảm tốc ABB còn gọi là motor giảm tốc ABB gồm hộp giảm tốc gắn động cơ ABB, tiêu chuẩn quốc tế. Ratio tỉ số truyền nhiều người mua nhất là: 20, 30, 50, 60, 10, 15

Các công suất động cơ giảm tốc ABB phổ biến nhất:

- Động cơ giảm tốc ABB 1Hp 0.75Kw đường kính trục ra 28 mm

- Motor giảm tốc ABB 1.5Hp 1.1Kw cốt ra 32 mm

- Động cơ giảm tốc ABB 2Hp 1.5Kw đường kính trục 32 mm

- Motor giảm tốc ABB 3Hp 2.2Kw đường kính cốt 40 mm

- Động cơ giảm tốc ABB 4Hp 3Kw trục ra 40 mm

- Motor giảm tốc ABB 5Hp 4Kw cốt ra 40 mm

- Động cơ giảm tốc ABB 7.5Hp 5.5Kw trục ra 50 mm

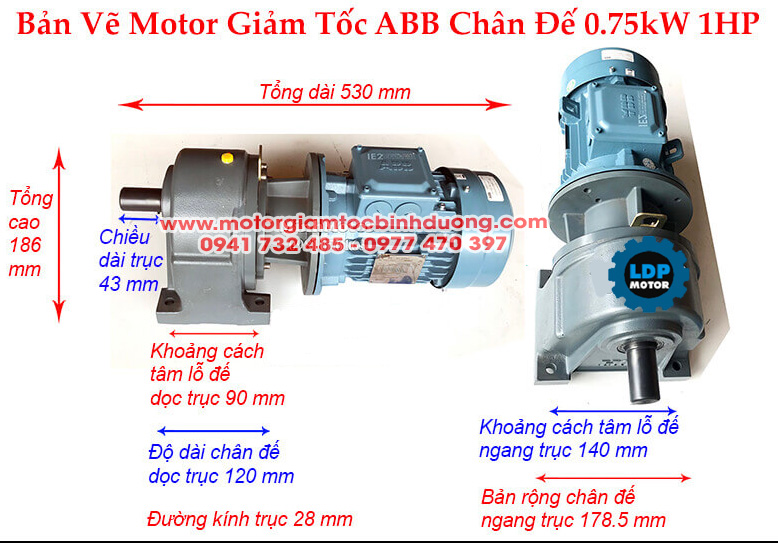

1) Cách lắp đặt động cơ giảm tốc ABB

Động cơ giảm tốc ABB có công suất phổ biến từ 0.75Kw tới 7.5Kw, ví dụ bản vẽ 0.75kw có kích thước như sau:

motor-giam-toc-abb-chan-de

- Tổng dài 530 – 785 mm

- Tổng cao 186 – 318 mm

- Đường kính trục 28 – 50 mm

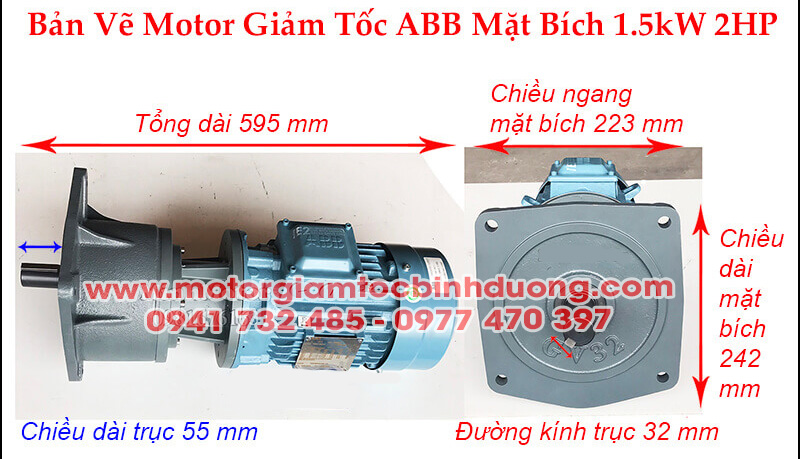

Motor giảm tốc ABB mặt bích

motor-giam-toc-abb-mat-bich

- Tổng dài 530 – 785 mm

- Chiều ngang mặt bích 180 – 319 mm

- Chiều dài mặt bích 194 – 361 mm

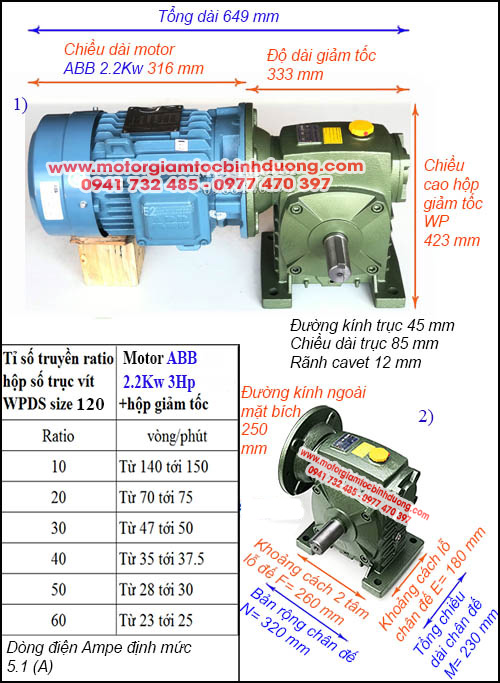

2) Kích thước motor giảm tốc ABB cốt dương

Motor giảm tốc ABB có công suất phổ biến từ 1Hp tới 10Hp, ví dụ bản vẽ 3Hp có thông số như sau:

motor-giam-toc-abb-cot-duong

- Chiều dài motor 269 – 399 mm

- Độ dài giảm tốc 202 – 448 mm

- Đường kính mặt bích 200 – 300 mm

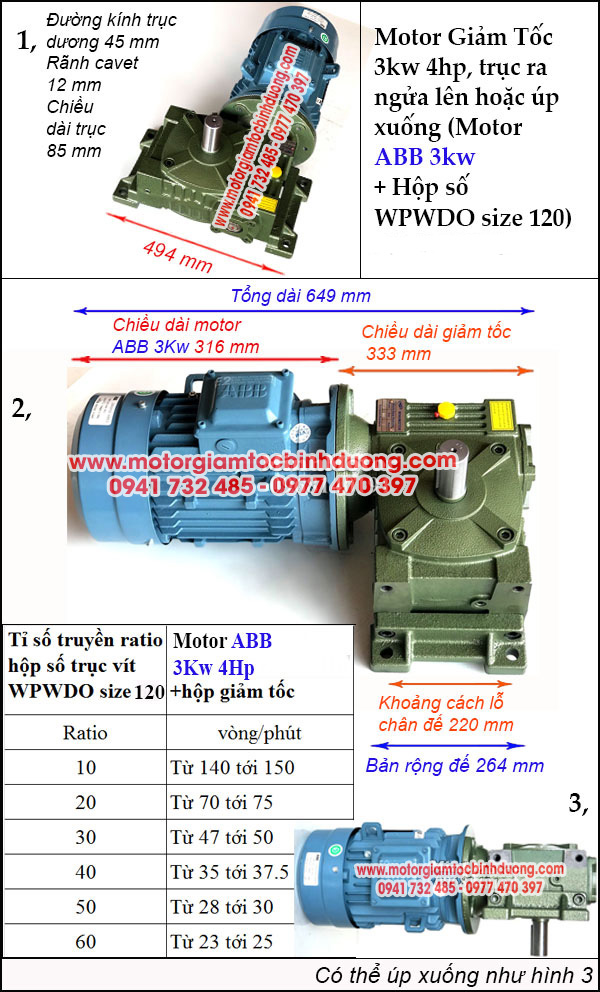

Motor ABB giảm tốc trục ngửa úp

motor-giam-toc-abb-truc-ngua-up

- Khoảng cách lỗ chân đế 120 – 290 mm

- Bản rộng chân đế 152 – 345 mm

- Đường kính trục 28 – 60 mm

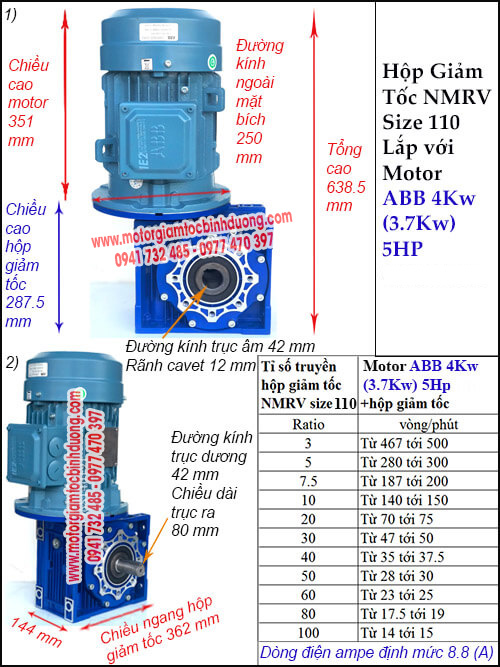

3) Thông số động cơ giảm tốc ABB NMRV trục âm dương

Motor giảm tốc ABB có công suất phổ biến từ 1 ngựa tới 10 ngựa, ví dụ bản vẽ 5 ngựa có kích thước như sau:

motor-giam-toc-abb-truc-am-duong

- Tổng cao 436 – 726.5 mm

- Chiều cao hộp giảm tốc 167 – 327.5 mm

- Chiều ngang hộp giảm tốc 235 – 427 mm

- Đường kính trục 25 – 45 mm

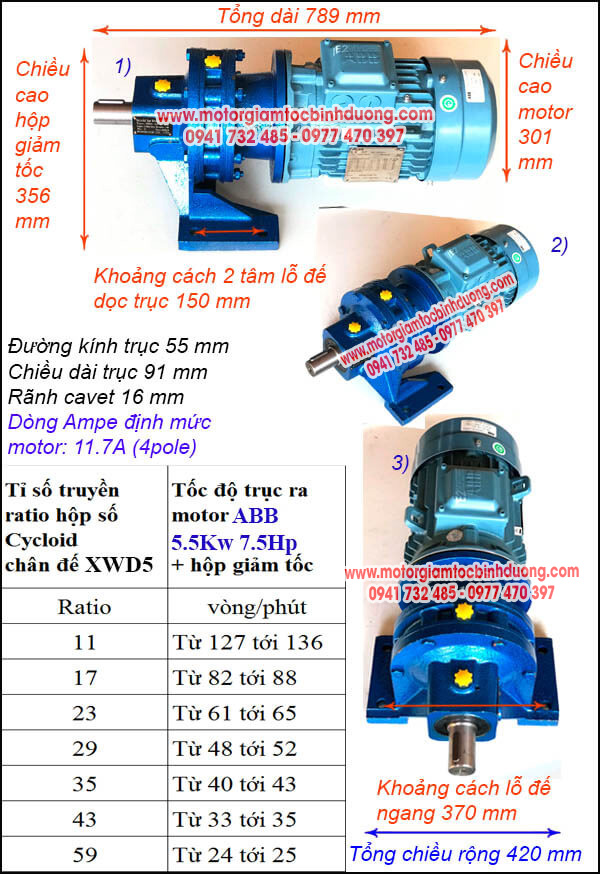

4) Bản vẽ motor giảm tốc ABB cycloid trục thẳng

Motor giảm tốc ABB có công suất phổ biến từ 0.75Kw tới 7.5Kw, ví dụ bản vẽ 5.5Kw có thông số như sau:

motor-giam-toc-abb-cyclo-truc-thang

- Khoảng cách tâm 2 lỗ đế dọc trục 175 – 320 mm

- Khoảng cách lỗ đế ngang 180 – 420 mm

- Tổng chiều rộng 210 – 470 mm

- Dòng ampe định mức motor 2.1A – 11.7A

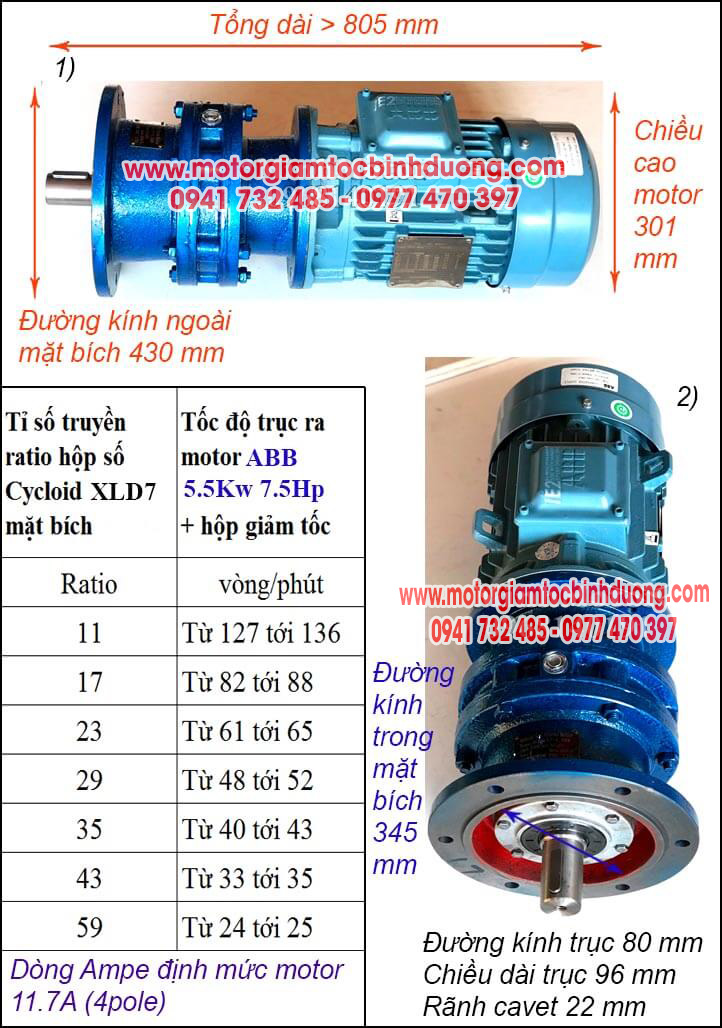

Giảm tốc ABB mặt bích khuấy

motor-giam-toc-abb-cyclo-mat-bich-khuay

- Đường kính ngoài mặt bích 180 - 430 mm

- Đường kính trục 25 – 80 mm

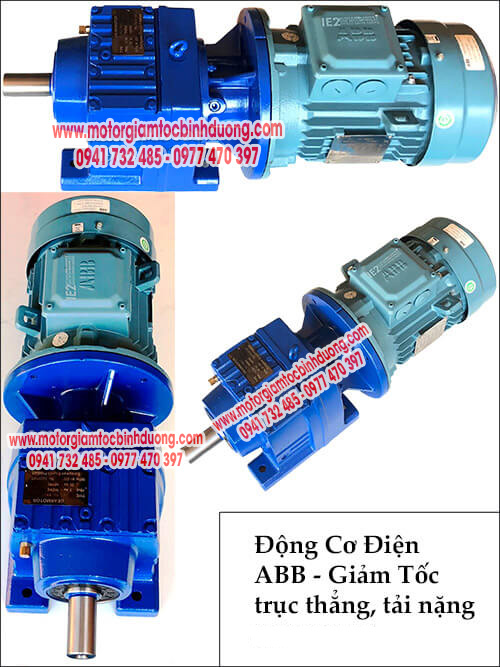

5) Cách vận hành động cơ giảm tốc ABB tải nặng

motor-giam-toc-tai-nang-abb

6) Thông số kỹ thuật motor giảm tốc ABB bánh răng côn trục lồi K

motor-giam-toc-abb-banh-rang-con-k-duong

Kiểu sau là Motor ABB liền hộp số răng côn K cốt âm

motor-giam-toc-abb-banh-rang-con-k-am
