Hộp giảm tốc cầu trục ZQ 500 còn được gọi là hộp số ZQ 500 hay giảm tốc ZQ 500, hộp số máy tời tải nặng, là một trong những thiết bị cầu trục quan trọng nhất.
- Hộp số giảm tốc cầu trục ZQ 500 là dòng giảm tốc tải nặng chuyên dụng cho cầu trục, cẩu trục, tời bò, thang máy chở hàng, thiết bị nâng hạ

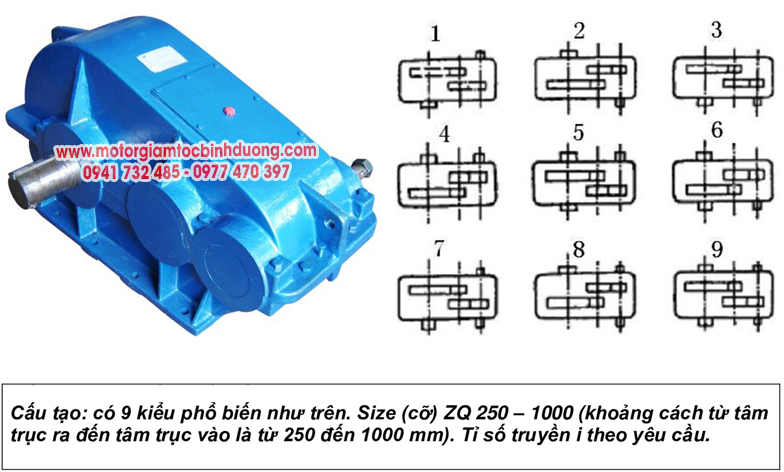

- Có 9 kiểu tư thế cấu tạo: 1 trục vào 1 trục ra, 1 vào 2 ra, 2 vào 1 ra, 2 vào 2 ra.
.jpg)
- Trục vào là trục thẳng hoặc trục côn.
- Trục vào còn gọi là trục nhanh, trục chủ động, trục bé, trục nhỏ
- Trục ra còn gọi là trục chậm, trục lớn, trục to, trục thứ cấp, trục bị động
Nguyên lý hoạt động hộp số giảm tốc ZQ 500
- Trục vào và ra của hộp giảm tốc ZQ 500 thường song song với trục động cơ điện
- Motor truyền động tới giảm tốc qua dây curoa hoặc dây cáp, nhông xích

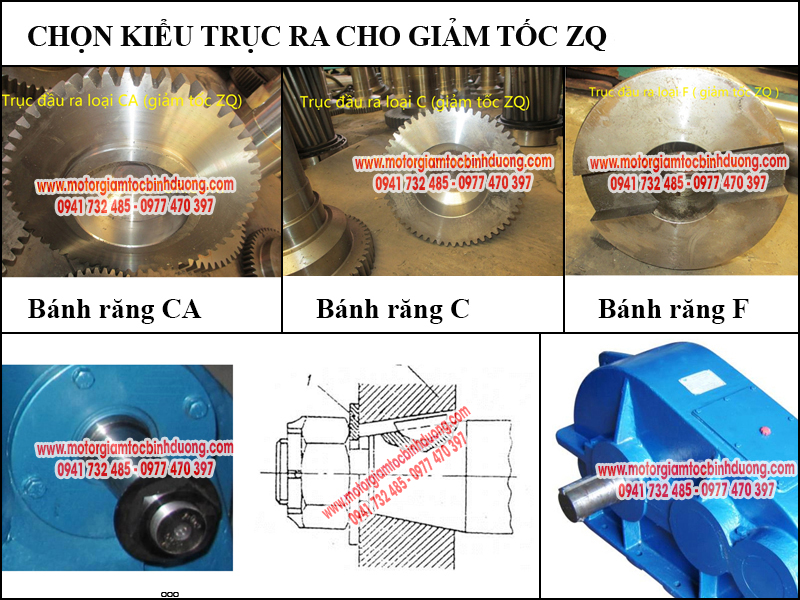

- Có 3 kiểu trục ra nối với tải, lựa chọn như sau: C, CA, Bánh răng.

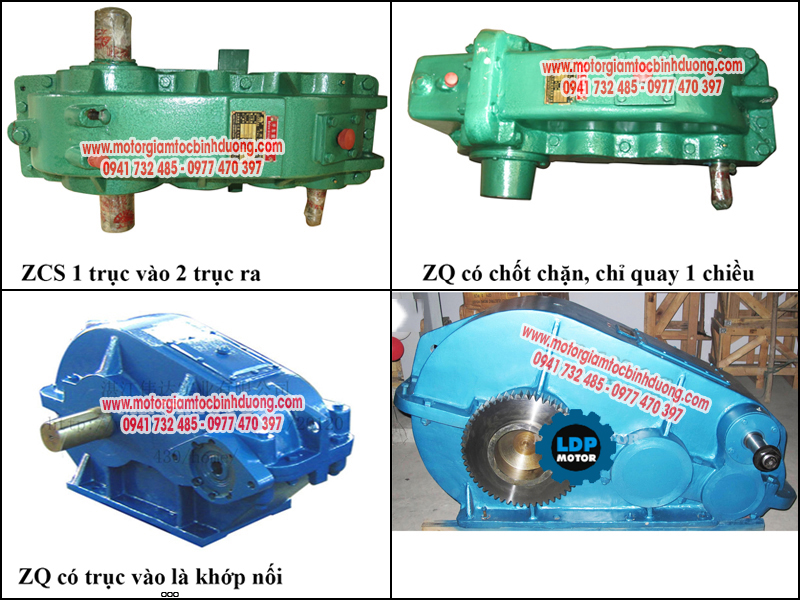

Trục vào là côn, trục ra là thẳng như 2 hình mầu xanh phía trên thông dụng nhất

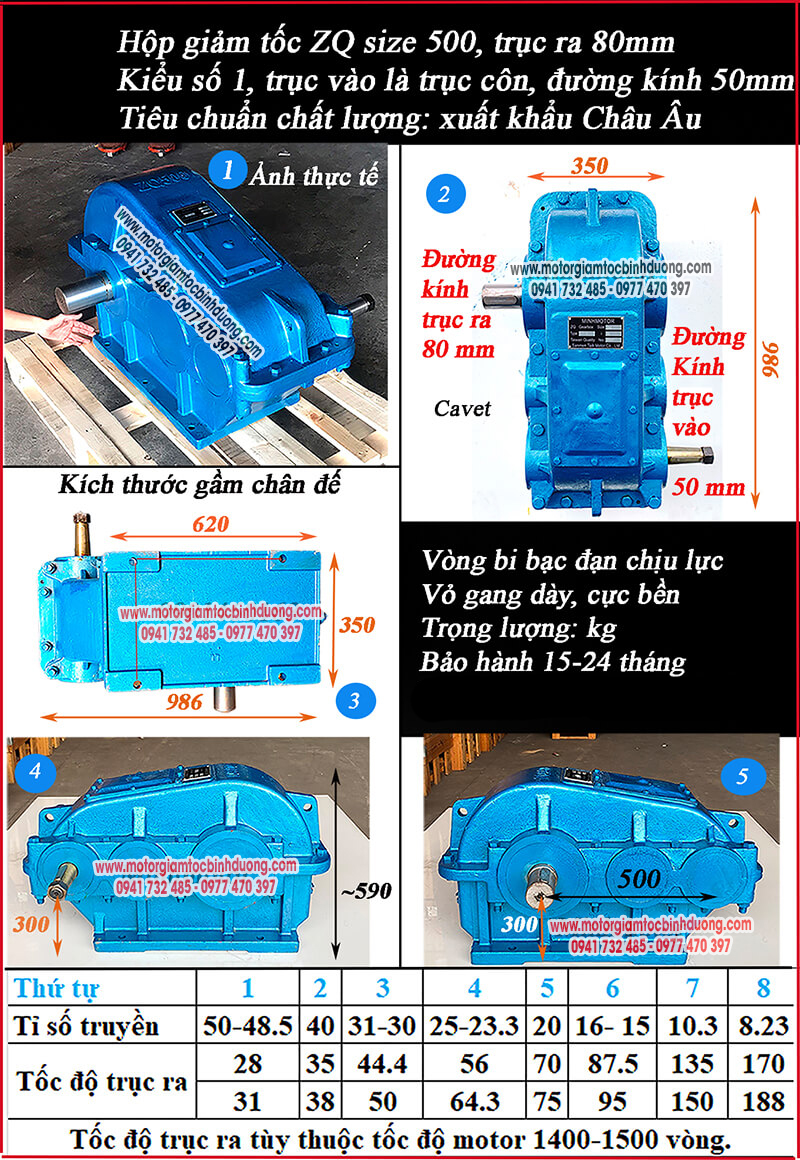

Bản vẽ kỹ thuật hộp số giảm tốc ZQ 500
Kích thước hộp số ZQ 500
- Khoảng cách giữa tâm trục vào và tâm trục ra là a= 500mm
- Tổng chiều dài L= 986mm
- Chiều ngang thân (gồm cả chiều dài trục) B1 + B2 = 330 + 325 (mm)

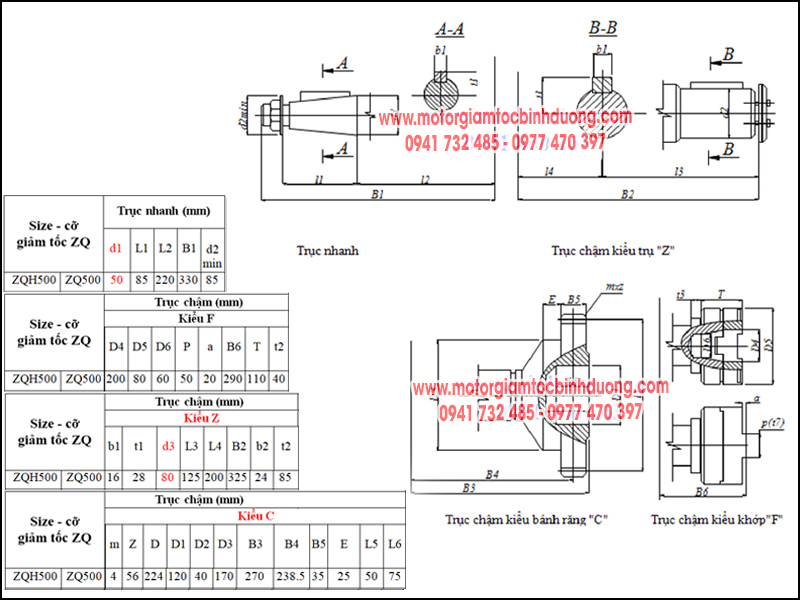

Kích thước trục vào và ra hộp số ZQ 500
- Đường kính trục vào hộp số tời ZQ 500 là: D1= 50mm
- Đường kính trục tra – trục trụ là: D3= 80mm như bản vẽ thể hiện các kiểu trục dưới đây.
Xin chỉ quan tâm tới trục chậm trụ kiểu Z nếu mua loại thông dụng.
Lựa chọn công suất motor cho hộp giảm tốc ZQ 500 ratio 10 tới 50
Với hộp số JZQ 400 giảm 9 tới 50 lần ta chọn như sau:
- Ví dụ ratio tỉ số truyền 48.5 có 3 mức làm việc nhẹ, vừa, nặng, rất nặng.
- Hãy chọn chế độ tải nặng motor tốc độ 1500 vòng phút, lắp với giảm tốc ZQ 500.
- Ta được công suất động cơ là 13.9 vậy là mua motor 11kw 1500 vòng phút là vừa.
