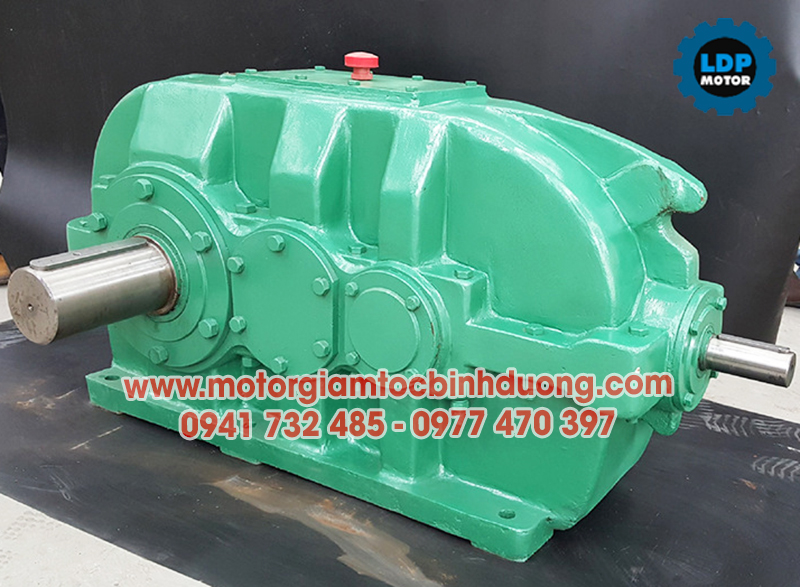

Hộp Giảm Tốc DCY hay còn gọi là Hộp Số DCY là thiết bị giảm tốc tải nặng chuyên dụng cho cầu trục, cẩu trục, hộp số tời, tời bò, thiết bị nâng hạ.
Hộp Giảm Tốc DCY hay còn gọi là Hộp Số DCY là thiết bị giảm tốc tải nặng chuyên dụng cho cầu trục, cẩu trục, hộp số tời, tời bò, thiết bị nâng hạ.
1) Cấu tạo hộp giảm tốc DCY
Cấu tạo hộp số giảm tốc DCY gồm các bộ phận chính như sau:
- Trục vào gọi là trục nhỏ, trục nhanh, trục lắp motor
- Trục ra còn gọi là trục chậm, trục chịu tải, trục truyền động
- Các bánh răng thép đặc ở bên trong hộp số.
- Các vòng bi trục vào và trục ra
- Hộp giảm tốc truyền động ba cấp tốc độ, bộ truyền cấp một là cặp bánh răng côn xoắn răng nghiêng, bộ truyền cấp hai và cấp ba là các cặp bánh răng trụ răng nghiêng.
2) Các thiết kế lắp đặt hộp giảm tốc DCY

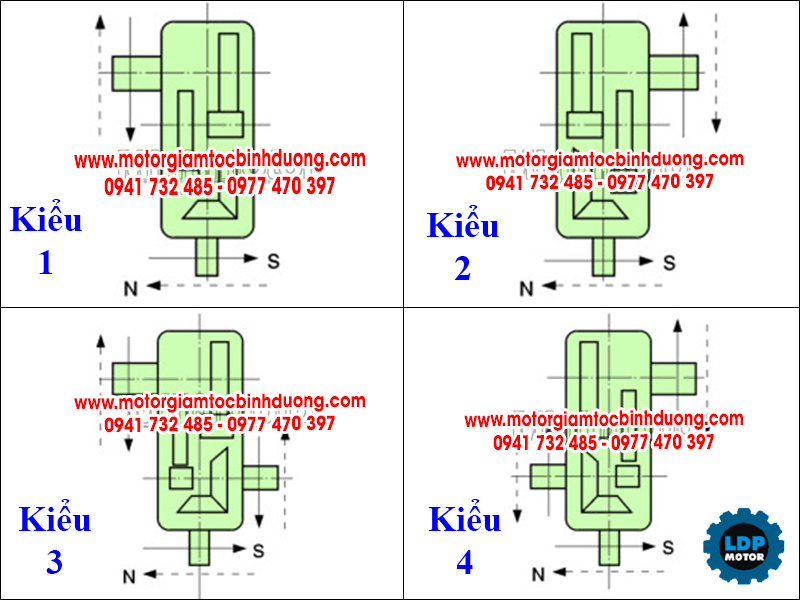

Hộp số DCY có 4 kiểu lắp đặt phổ biến:
- Kiểu 1: Gồm 1 trục vào, 1 trục ra – trục vào nằm bên trái hộp số
- Kiểu 2: Gồm 1 trục vào, 1 trục ra – trục vào nằm bên phải hộp số
- Kiểu 3: Gồm 1 trục vào, 2 trục ra – trục ra bên trái gần trục vào
- Kiểu 4: Gồm 1 trục vào, 2 trục ra – trục ra bên phải gần trục vào
3) Kích thước hộp giảm tốc DCY

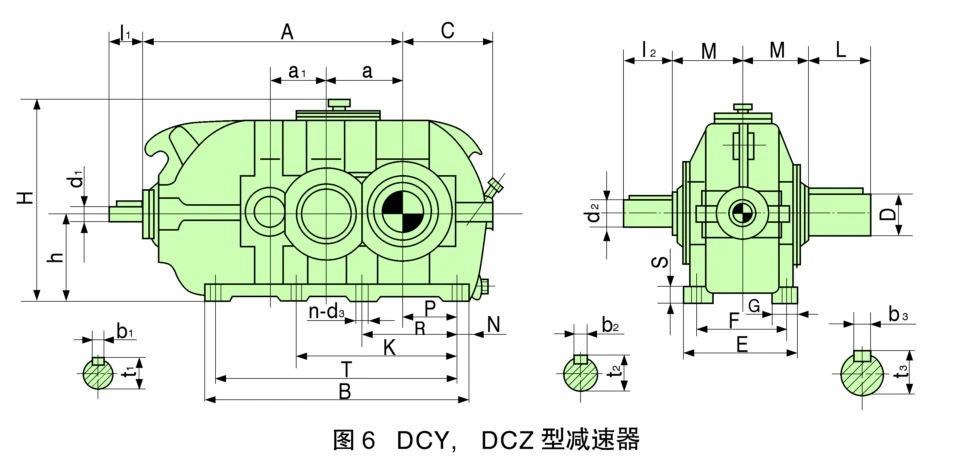

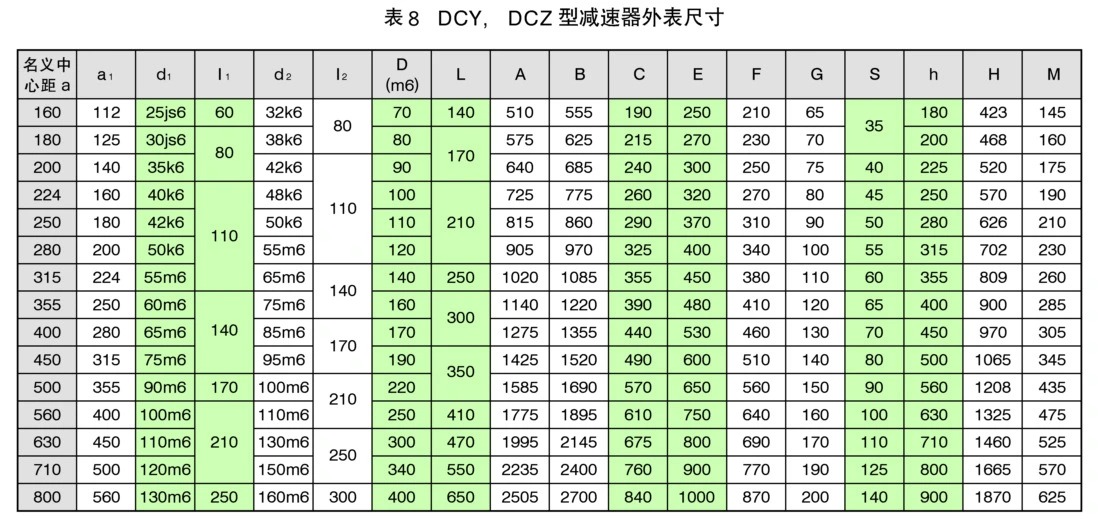

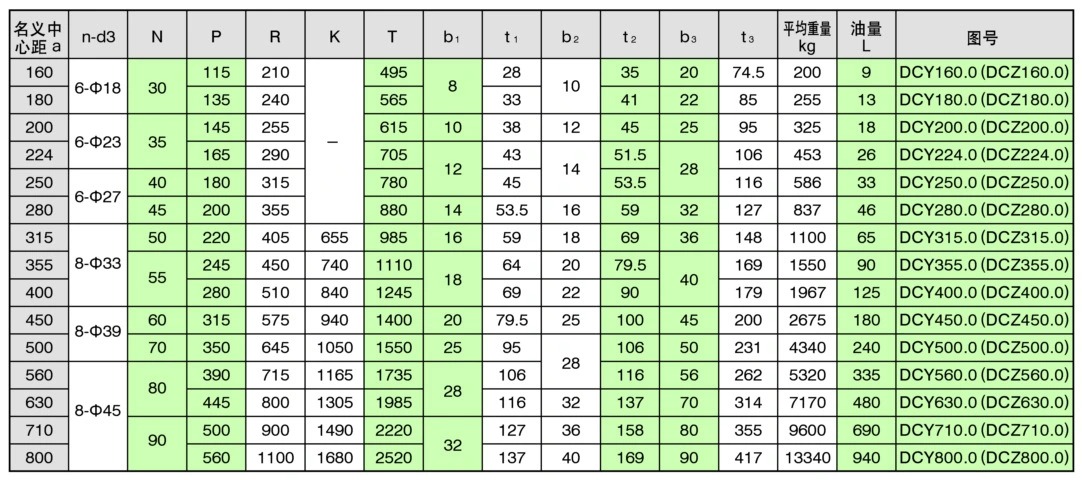

Thông số kích thước hộp giảm tốc DCY gồm các size: DCY160, DCY180, DCY200, DCY224, DCY250, DCY280, DCY315, DCY355, DCY400, DCY450 là phổ biến nhất. Thông tin chi tiết như hình sau:
a) Hộp giảm tốc DCY160
- Đường kính trục vào: 25mm
- Đường kính trục ra: 70mm
- Tổng chiều cao: 423mm
- Kích thước chân đế: 250mmx555mm
- Khoảng cách từ tâm trục trung gian đến tâm trục truyền động: 160mm
b) Hộp giảm tốc DCY180
Thông số kỹ thuật Hộp số DCY 180 như sau:
- Đường kính trục vào: 30mm
- Đường kính trục ra: 80mm
- Tổng chiều cao: 468mm
- Kích thước chân đế: 270mmx625mm
- Khoảng cách từ tâm trục trung gian đến tâm trục truyền động: 180mm
- Khoảng cách từ tâm trục xuống mặt đất: 200mm
c) Hộp giảm tốc DCY200
Thông số kích thước Hộp số DCY 200 như sau:
- Đường kính trục vào: 35mm
- Đường kính trục ra: 90mm
- Tổng chiều cao: 520mm
- Kích thước chân đế: 300mmx685mm
- Khoảng cách từ tâm trục trung gian đến tâm trục truyền động: 250mm
- Khoảng cách từ tâm trục xuống mặt đất: 225mm
c) Hộp giảm tốc DCY224
Bản vẽ chi tiết Hộp số DCY 224 như hình sau:
- Đường kính trục vào: 40mm
- Đường kính trục ra: 100mm
- Tổng chiều cao: 570mm
- Tổng chiều ngang: 1095mm
- Kích thước chân đế: 320mmx775mm
- Khoảng cách từ tâm trục trung gian đến tâm trục truyền động: 224mm
- Khoảng cách từ tâm trục xuống mặt đất: 250mm
d) Hộp giảm tốc DCY250
Kích thước Hộp số DCY 250 như hình sau:
- Đường kính trục vào: 42mm
- Đường kính trục ra: 110mm
- Tổng chiều cao: 626mm
- Tổng chiều dài: 1215mm
- Kích thước chân đế: 370mmx860mm
- Khoảng cách từ tâm trục trung gian đến tâm trục truyền động: 250mm
- Khoảng cách từ tâm trục xuống mặt đất: 280mm
e) Hộp giảm tốc DCY280
Kích thước Hộp số DCY 280 như hình sau:
- Đường kính trục vào: 50mm
- Đường kính trục ra: 120mm
- Tổng chiều cao: 702mm
- Tổng chiều dài: 1340mm
- Kích thước chân đế: 400mmx970mm
- Khoảng cách từ tâm trục trung gian đến tâm trục truyền động: 280mm
- Khoảng cách từ tâm trục xuống mặt đất: 315mm
f) Hộp giảm tốc DCY315
Thông số chi tiết Hộp số DCY 315 như hình sau:
- Đường kính trục vào: 55mm
- Đường kính trục ra: 140mm
- Tổng chiều cao: 809mm
- Tổng chiều dài: 1485mm
- Kích thước chân đế: 450mmx1085mm
- Khoảng cách từ tâm trục trung gian đến tâm trục truyền động: 355mm
- Khoảng cách từ tâm trục xuống mặt đất: 355mm.
4) Cách chọn công suất motor phù hợp hộp giảm tốc DCY
Hộp giảm tốc DCY có ratio phổ biến: 16, 18, 20, 22.4, 25 (số lần giảm tốc)
Tốc độ motor thường để lắp với hộp số (n1): 4 pole (1500 vòng), 6 pole (1000 vòng), 8 pole (750 vòng)
Để lựa chọn công suất phù hợp cần xác định được các yếu tố sau:
- Ratio cần là bao nhiêu? Số lần giảm tốc hay số vòng trục ra
- Kích cỡ hộp số cần dùng: size 160, size 180 hay size 250,…
=>> Ví dụ: bạn đang có sẵn hộp giảm tốc DCY size 250, ratio 18. Có 3 cách lựa chọn như sau:
- Cách 1: Dùng motor công suất 150kw tốc độ 1500 vòng/phút, trục ra quay khoảng 83 vòng/phút
- Cách 2: Dùng motor công suất 105kw tốc độ 1000 vòng/phút, trục ra quay khoảng 56 vòng/phút
- Cách 3: Dùng motor công suất 80kw tốc độ 750 vòng/phút, trục ra quay khoảng 42 vòng/phút
Tuỳ theo nhu cầu sử dụng cần tốc độ quay thế nào lựa chọn công suất phù hợp.
5) Ưu điểm Hộp giảm tốc DCY
- Độ bền cao, tuổi thọ dài từ 5 năm tới 9 năm
- Hộp số DCY lắp rời với motor nên khi động cơ bị hỏng thì hộp số vẫn bền.
- Có nhiều kiểu lắp đặt để chọn tư thế vận hành
- Có thể làm việc ngoài trời, khi nắng, mưa.
- Dễ dàng tháo rời thay thế mới và thuận tiện cho việc bảo dưỡng định kỳ
- Thiết kế dạng răng nghiêng hoạt động ổn định, khi chạy tiếng ồn thấp.
6) Đơn vị cung cấp Hộp số giảm tốc DCY chất lượng, giá tốt nhất
Linh Duy Phát chuyên cung cấp mã của Hộp giảm tốc DCY đến quý khách hàng thân thiết các size sau: 160, 180, 200, 224, 250, 280, 315, 355, 400, 450, 500, 560, 630, 710, 800 và tỉ số truyền như trên.
