Hộp giảm tốc 2 cấp là hộp giảm tốc bình thường với 2 lần thay đổi tỉ số truyền động.
Hộp giảm tốc 2 cấp là hộp giảm tốc bình thường với 2 lần thay đổi tỉ số truyền động. Hộp giảm tốc hai cấp thường chia thành hai loại: hộp giảm tốc hai cấp có bánh răng trụ răng thẳng và bánh răng trụ răng nghiêng. Có thể nói, hộp giảm tốc hai cấp được ứng dụng rộng khắp trong hầu hết các lĩnh vực. Đặc biệt được ứng dụng đa dạng và hết sức quan trọng trong ngành sản xuất công nghiệp với các thiết bị máy móc.
Tại sao phải chế tạo hộp giảm tốc?
Như đã biết, hộp giảm tốc dùng để tạo ra số vòng quay nhỏ vậy tại sao không chế tạo động cơ có vòng quay nhỏ luôn thay vì phải chế tạo thêm hộp giảm tốc. Không phải chúng ta không chế tạo được động cơ có số vòng quay thấp. Thực ra chúng ta vẫn có thể chế tạo ra nó. Nhưng nếu chế tạo động cơ có số vòng quay thấp sẽ rất phức tạp. Rất khó để có thể tạo ra động cơ có momen xoắn và số vòng quay theo ý muốn.
Kích thước cũng lớn hơn nhiều thành ra chi phí cho sản xuất cho động cơ có số vòng quay thấp cũng bị đội lên rất cao. Trong khi với chi phí ít hơn, chúng ta dễ dàng lắp thêm hộp giảm tốc cho động cơ. Để thay đổi số vòng ra của trục quay linh hoạt hơn nhiều.
Khái niệm hộp giảm tốc 2 cấp
Định nghĩa về hộp số 2 cấp rất dễ bị hiểu lầm vì ngôn ngữ quốc tế là double speed gearbox/gear reducer, dịch ra tiếng việt sẽ ra nhiều loại máy khác nhau. Trong kỹ thuật cần hiểu 3 khái niệm quan trọng dưới đây:

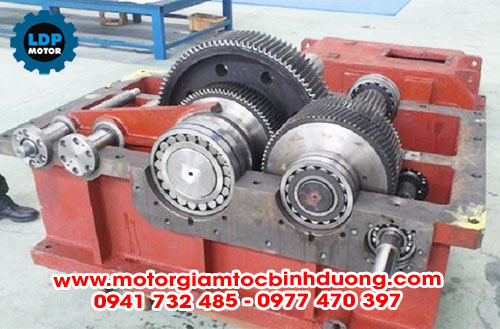

Hộp số giảm tốc 2 cấp đồng trục hoặc hộp số giảm tốc 2 cấp đồng trục, hay hộp giảm tốc 2 cấp khai triển nghĩa là các cơ cấu bánh răng ở cùng trong 1 vỏ, như ảnh sau. Nối với motor điện qua nhông xích.
Tỉ số truyền của loại này chỉ khoảng từ 50 trở xuống, phần lớn các giảng viên tại Việt Nam dùng loại trục ra song song với trục vào khi giảng dạy.
Hộp giảm tốc 2 cấp tỉ số truyền cao: là 2 hộp giảm tốc nối với nhau tạo ra tỉ số truyền cao. Ratio 100 tới vài ngàn lần. Trục ra cực chậm. Đây là cách hiểu của thợ máy khi đi làm công trình thực tế. Ví dụ như sau ratio từ 187 tới 2000 lần
Hộp giảm tốc 2 cấp dùng cho ô tô: là loại chuyên dùng cho động cơ xăng dầu, không dùng cho động cơ điện. Đây cũng là loại hộp số rất phổ biến dễ bị lầm với 2 loại trên.
Các loại hộp giảm tốc 2 cấp thông dụng
Hộp số giảm tốc 2 cấp điều khiển được tốc độ
Gắn hộp số chỉnh tốc độ ULD thêm 1 cấp là ta có nhiều dải tốc độ tha hồ lựa chọn tốc độ trục ra: 40- 200 vòng phút, 10-50 vòng phút, 20-100 vòng phút tùy ý
Ngoài ra có thể lựa chọn loại tải nặng 3kw tới 22kw như sau:
- Động cơ được gắn qua hộp điều tốc cơ mầu xanh (cấp thứ 1) và giảm tốc thêm 1 lần nữa qua hộp số K (màu cam).
- Tốc độ có thể lựa chọn là trục ra còn từ 1-2 vòng phút tới 20-30 vòng/ phút
Hộp số giảm tốc 2 cấp tải trung
- Tải trung bình cho tới tải nhẹ, momen khoảng dưới 1500 newton thì nên dùng mẫu hộp số trục vít cho tiết kiệm chi phí.
- Ratio từ 100 tới 10 ngàn lần. Trục ra vuông góc hoặc song song với trục vào
- Công suất: lắp motor 1 ngựa cho tới 10 ngựa, 7.5kw.
- Cỡ trục ra: 25, 28, 35, 42, 50mm, ngoài ra có thể chế tạo trục kích thước riêng theo yêu cầu người dùng
Hộp số giảm tốc 2 cấp mini
- Thường là công suất 15w tới 500w. Dòng điện xoay chiều AC hoặc 1 chiều DC
- Loại hộp số 2 cấp mini có thể đạt ratio cao nhất là 1000 lần hay gọi là tỉ số truyền 1/1000
- Đường kính trục hộp số mini thường là 10mm, 15mm, 22mm là thông dụng nhất
- Có thể điều chỉnh tốc độ giảm đi 1 nửa khi có hộp điều tốc.
Hộp giảm tốc 2 cấp trục thẳng
- Gồm 2 hộp số R bánh răng nghiêng ghép lại, Công suất có thể đạt tới 30kw và tỉ số truyền đạt tới 6000 lần. Người Sài Gòn còn gọi là 1/6000.
- Momen xoắn có thể đạt tới 9000 Nm ở đầu trục ra, rất khỏe, đủ kéo cả chục tấn thép khi có ròng rọc.
Hộp số giảm tốc 2 cấp cycloid
- Trục có đường kính từ 130mm (lớn nhất) tới 25mm (loại nhỏ nhất)
- Ratio cao nhất khoảng hơn 2000 lần, giảm tốc độ còn dưới 1 vòng/ phút
- Ưu điểm hộp số 2 cấp kiểu cyclo là rất êm và chống shock, trên núi khai thác đá, kim loại, hầm mỏ than, nó hay được dùng vì chống rung tốt khi mặt đất rung chuyển vì chấn động nền, sàn.
Hộp giảm tốc 2 cấp cốt ra vuông góc
- Thường là những gầu tải vít tải băng tải kéo rất nặng sẽ dùng bánh răng côn trục K – là phần hộp số to dưới đây, kết hợp với hộp số R .
- Trục ra vuông góc của hộ số 2 cấp đạt momen cao nhất lên tới 19000 Nm và ratio cao nhất khoảng hơn 3000 lần.
Hộp số 2 cấp tải cực nặng H / B
- Model H B có những hộp số paramax trị giá tới 5-7 tỉ đồng.
- Tỉ số truyền dưới 100, chuyên dụng để đào đất sâu hàng chục mét khi xây tầu điện ngầm tại Sài Gòn, Luân Đôn, Sydney, Paris
- Momen xoắn có thể đạt tới 50 000 Nm và, kích thước trục ra có thể tới 130mm – 200mm
- Phiên bản rẻ hơn chính là hộp số ZQ 2 cấp
Hộp số 2 cấp gắn động cơ phòng nổ
- Hộp giảm tốc vừa phòng chống cháy nổ vừa biến đổi được tốc độ.
- Ratio thường gặp: 100, 120, 200, 300, giảm tới 400 lần
- Đường kính trục ra: 19mm, 22, 28, 38, 42, 55, 65 mm
