Motor Giảm Tốc Dolin còn gọi là động cơ giảm tốc Dolin hay motor hộp số Dolin. Việc so sánh chất lượng motor Dolin với các loại motor khác là điều cần thiết đối với người dùng. Để hiểu được cấu tạo, chủng loại, phương pháp lắp đặt, đấu điện của motor giảm tốc Dolin, mời quý vị xem nội dung sau:
1) Cấu tạo motor giảm tốc Dolin
Với cấu tạo trên motor giảm tốc Dolin hoạt động theo nguyên tắc truyền động: Truyền động qua mặt bích, khớp nối, puly gồm các bộ phận quan trọng là:
- Cấu tạo vỏ gang nhôm
- Stator có dây đồng
- Sampo bảo vệ cánh quạt
- Cánh quạt làm mát
- Bánh răng giảm tốc độ làm bằng thép chịu tải
- Hộp cực đấu điện
- Trục motor làm bằng thép nối với phần giảm tốc
- Bánh răng giảm tốc độ và chịu tải
Chi tiết cấu tạo trong của motor giảm tốc Dolin mời các bạn xem hình bên dưới:
2) Ứng dụng motor giảm tốc Dolin
Motor giảm tốc Dolin được sử dụng trong ngành nghề băng truyền, băng tải và các ngành nghề khác như:
- Trộn đều thức ăn trong chăn nuôi
- Lắp với đầu bơm chế tạo thành máy bơm
- Lắp với giảm tốc để quay cánh quạt, sục khí tạo ô xy để nuôi tôm
- Chế tạo máy khuấy vôi, vữa, máy xay hạt tiêu cafe
3) Phân loại motor giảm tốc Dolin
a) Motor giảm tốc Dolin DLSH chân đế
- Công suất phổ biến: 7.5kw, 5.5kw, 4kw, 3.7kw, 2.2kw, 1.5kw, 0.75kw
- Tốc độ thông dụng: Trục ra 25, 35, 45, 55, 65, 70 vòng/phút
- 3 kích thước đường kính trục thường dùng: 28mm, 32mm, 40mm, 50mm và 60mm
- Lực mô men xoắn động cơ hộp số Dolin: 500 Nm tới 5000 Nm
Motor giảm tốc Dolin chân đế có các công suất từ 0.4 ngựa tới 10 ngựa, dưới đây là thông số kỹ thuật động cơ 1 ngựa:
Motor giảm tốc Dolin DLSH chân đế đường kính 28mm
- Chiều dài trục: 45mm
- Bản rộng cavet: 7mm
- Tổng dài: 380mm
- Tổng cao: 280mm
Motor giảm tốc Dolin DLSH chân đế đường kính 32mm
- Chiều dài trục: 55mm
- Bản rộng cavet: 10mm
- Tổng dài: 15mm
- Tổng cao: 210mm
Motor giảm tốc Dolin DLSH chân đế đường kính 40mm
- Chiều dài trục: 65mm
- Bản rộng cavet: 10mm
- Tổng dài: 445mm
- Tổng cao: 255mm

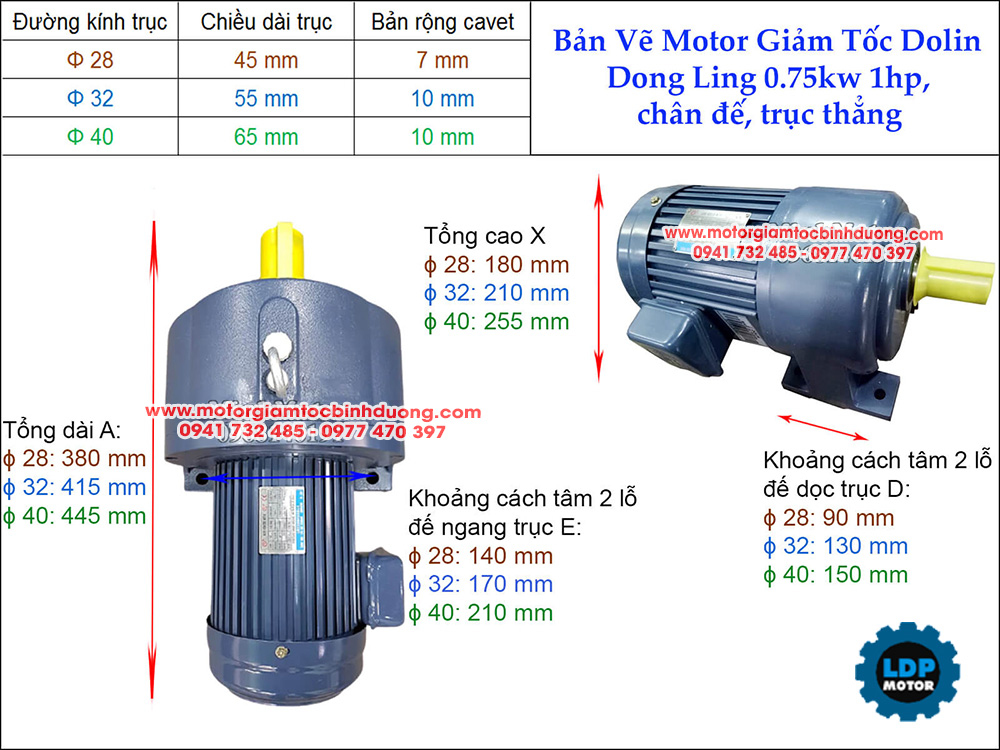

Mời bạn theo dõi ảnh bản vẽ motor giảm tốc Dolin 0.75kw 1HP chân đế, trục thẳng:
b) Motor giảm tốc Dolin mặt bích DLSV
Motor giảm tốc Dolin mặt bích có:
- Các công suất hay dùng từ 1HP đến 10HP
- Đường kính trục ra: 22mm, 28mm, 32mm, 40mm, 50mm và 60mm
- Điện áp sử dùng: 3 pha 380v hoặc 1 pha 220v (1 pha có công suất dưới 5 Hp)

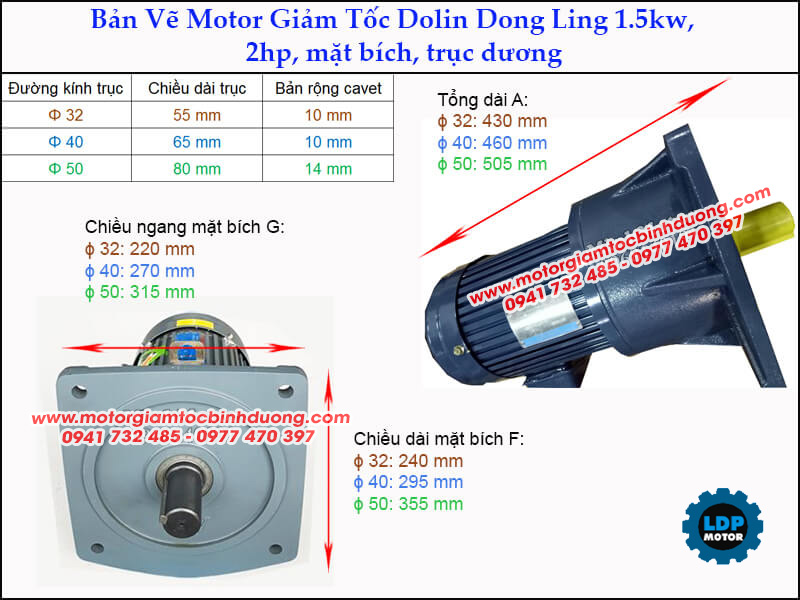

Dưới đây là bản vẽ thông số 2 ngựa:
c) Motor Dolin trục ra vuông góc
Motor giảm tốc Dolin cốt âm, dương
- Công suất phổ biến từ nửa ngựa tới 10 ngựa
- Đường kính trục ra gồm: 18mm, 25mm, 35mm, 42mm, 45mm
- Tốc độ trục ra giảm từ 10 lần đến 100 lần

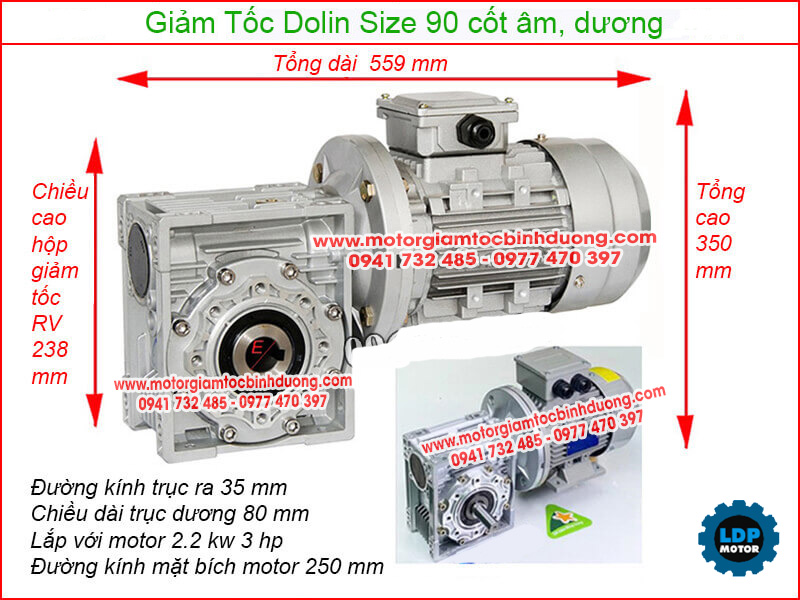

Ví dụ giảm tốc Dolin size 90 trục ra vuông góc lắp với motor 2.2kw 3HP, thông số kỹ thuật như sau:
- Tổng dài: 559mm
- Tổng cao: 350mm
- Chiều cao hộp số RV: 238mm
- Đường kính trục ra 35mm
- Đường kính motor bích: 250mm
Bạn có thể xem qua cách thiết kế motor Dolin trục vuông góc như hình sau:
d) Motor giảm tốc Dolin tải nặng R
Motor giảm tốc Dolin tải nặng R có các công suất thường dùng từ 7.5 ngựa tới 20 ngựa, sau đây là thông số bản vẽ 7.5 ngựa:
- Đường kính bích: 250mm
- Tổng dài: 872mm
- Tổng cao: 350mm
- Khoảng cách tâm đế ngang trục: 215mm
- Khoảng cách tâm đế dọc trục:
